Fark Basınç Sensörü ile Filtre Kirliliği Nasıl Takip Edilir?

Klima santrallerinde filtre kirliliği takibi, filtrenin giriş ve çıkış tarafları arasındaki basınç farkının izlenmesiyle yapılabilir. Fark basınç sensörü bu değeri otomasyon sistemine sürekli olarak aktarır. Ancak ölçümün anlamlı olması için hava debisi, filtrenin başlangıç basınç kaybı ve üreticinin önerdiği son basınç kaybı birlikte değerlendirilmelidir.

Filtre kirlendikçe basınç farkı neden değişir?

Filtre üzerinde biriken parçacıklar hava geçişine karşı direnci artırır. Benzer hava debisinde kirlenen filtrenin basınç kaybı genellikle yükselir. Fan devri veya hava debisi değiştiğinde ise basınç farkı da değişebilir. Bu nedenle düşük basınç değeri, tek başına filtrenin temiz olduğunu göstermez; durmuş fan, kopmuş hortum veya yanlış bağlantı da kontrol edilmelidir.

Fark basınç sensörü mü, basınç şalteri mi?

Fark basınç şalteri, ayarlanan eşiğe bağlı bir kontak bilgisi üretir. Filtre alarmı gibi basit açma-kapama uygulamalarında kullanılabilir. Fark basınç sensörü ise ölçülen değeri modele göre analog sinyal veya haberleşme üzerinden iletir. Böylece anlık değer, geçmiş eğilim ve bakım öncesi değişim izlenebilir. Seçim, otomasyon sisteminin girişlerine ve ihtiyaç duyulan izleme düzeyine bağlıdır.

Sensör seçiminde hangi bilgiler gerekir?

• Ölçüm aralığı: Temiz filtre basınç kaybını ve beklenen çalışma değerlerini kapsamalıdır.
• Çıkış sinyali: 0–10 V, 4–20 mA veya haberleşme seçeneği kontrol cihazıyla uyumlu olmalıdır.
• Besleme: Ürünün gerilim ve bağlantı koşulları veri sayfasından doğrulanmalıdır.
• Hassasiyet: Özellikle düşük basınçlarda çözünürlük ve sıfır noktası davranışı değerlendirilmelidir.
• Ortam: Hava veya gaz uygunluğu, sıcaklık ve muhafaza koruma sınıfı kontrol edilmelidir.

Montaj ve devreye alma nasıl yapılır?

Ölçüm noktaları filtrenin ön ve arka tarafına, ekipman üreticisinin önerdiği konumlara yerleştirilir. Pozitif ve negatif basınç girişleri ürün kılavuzuna göre bağlanır. Hortumlarda kıvrılma, kaçak ve yoğuşma riski kontrol edilir. Sıfırlama işlemi yalnızca sensörün kendi talimatlarına uygun koşullarda yapılır.

Devreye almada fanın çalıştığı doğrulanır, temiz filtreyle referans değer kaydedilir ve otomasyon ekranındaki ölçekleme kontrol edilir. Örneğin sensör aralığı ile kontrol cihazının tanımladığı aralık farklıysa ekrandaki basınç değeri hatalı olabilir. Bakım sonrasında ölçüm hortumları ve alarm işlevi tekrar kontrol edilmelidir.

Filtre alarm eşiği kaç Pa olmalı?

Her filtre için geçerli tek bir Pa değeri yoktur. Eşik; filtrenin teknik verileri, tasarım debisi, fanın çalışma koşulları ve sistem gereksinimlerine göre belirlenmelidir. Değişken debili sistemlerde alarm mantığının çalışma durumunu dikkate alması ve kısa süreli değişimlerin uygun gecikmeyle ele alınması gerekir. Kesin ayar proje ve filtre üreticisi verileriyle yapılmalıdır.

Sık sorulan sorular

Basınç farkı yüksekse filtre mutlaka değişmeli mi?

Önce debi, filtre tipi, bağlantılar ve üreticinin sınırları doğrulanmalıdır. Tek bir ölçüm yerine çalışma koşullarıyla birlikte değerlendirme yapılır.

Hava için üretilen sensör su hattında kullanılabilir mi?

Yalnızca cihazın veri sayfası ilgili akışkana açıkça izin veriyorsa kullanılabilir. Hava tipi sensörler doğrudan su uygulaması için varsayılmamalıdır.

Uygulamanıza uygun sensörü belirleyin

Mekonsis üzerinden sensör seçeneklerini inceleyebilir, ölçüm aralığı ve otomasyon giriş bilgilerinizi teknik destek ekibiyle paylaşabilirsiniz. Mevcut ürünün kodu ve filtre bilgileri, uygun alternatifin belirlenmesini kolaylaştırır.

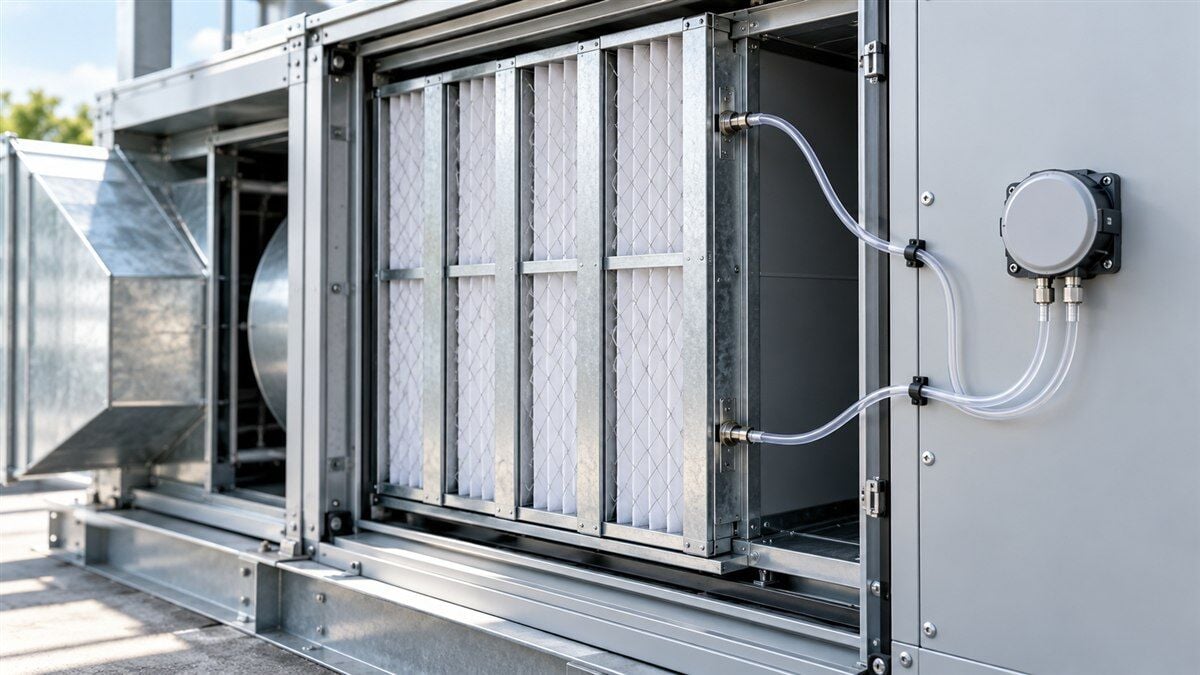

Teknik kaynak: Belimo — hava fark basınç sensörleri ve filtre izleme. Görsel, uygulamayı anlatan temsili bir çalışmadır.
