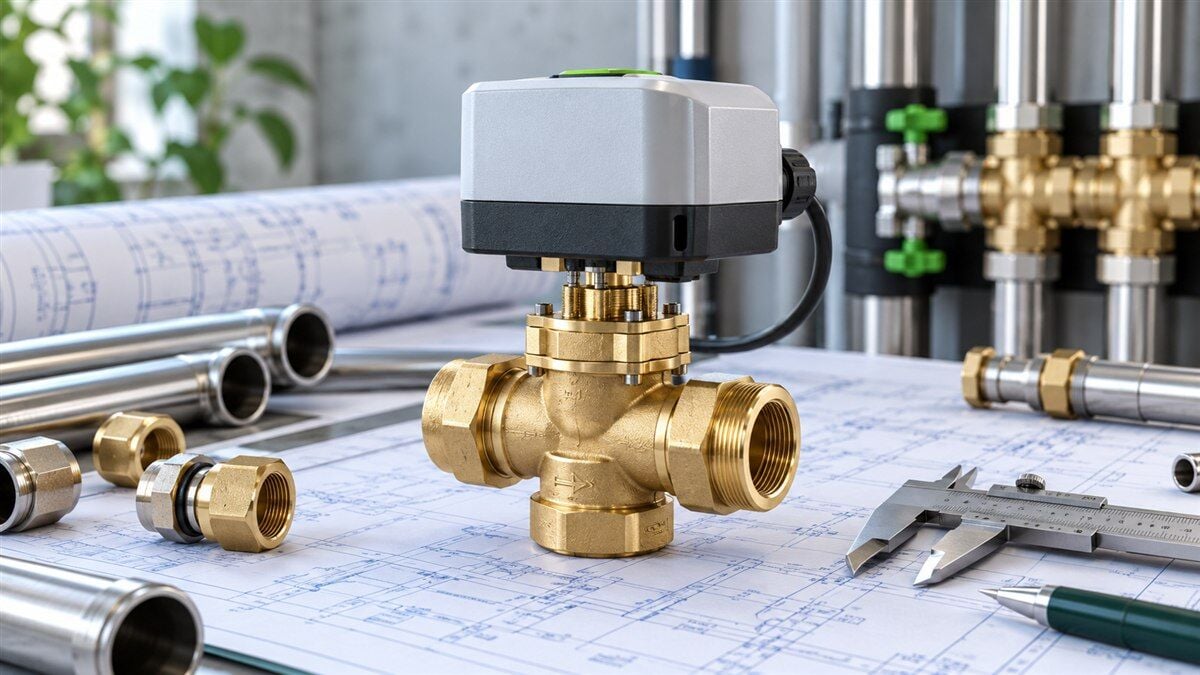

Kontrol Vanası Seçimi: Kvs, Debi ve Aktüatör Uyumu

Kontrol vanası seçimi, ısıtma ve soğutma devresinin ihtiyaç duyduğu debiyi uygun kontrol davranışıyla sağlayacak vana ve aktüatörün birlikte belirlenmesidir. Boru çapı mekanik bağlantı için önemlidir; ancak vananın akış kapasitesini, basınç koşullarını ve motor uyumunu tek başına tanımlamaz.

Kv ve Kvs ne anlama gelir?

Kv, belirli koşullarda vananın akış kapasitesini ifade eder. Kvs ise vananın tam açık konumundaki nominal kapasitesidir. Su için kullanılan yaygın bağıntı Q = Kv × √Δp biçimindedir; Q m³/h, Δp bar olarak alınır. Bu sadeleştirilmiş ifade suya yakın yoğunluk varsayımına dayanır. Glikollü karışımlar, farklı yoğunluklar ve diğer akışkanlar için üreticinin hesap yöntemleri kullanılmalıdır.

Örnek Kvs hesabı nasıl yapılır?

Tasarım debisinin 2 m³/h ve vanada hedeflenen basınç kaybının 0,25 bar olduğu varsayılsın. Gerekli Kv yaklaşık 2 / √0,25 = 4 olur. Bu sonuç, doğrudan belirli bir ürünün sipariş edilmesi anlamına gelmez. Üretici serisindeki Kvs seçenekleri; vana otoritesi, pompa koşulları, kontrol karakteristiği ve kapanma basıncıyla birlikte incelenmelidir.

Vana otoritesi kontrolü neden etkiler?

Vana otoritesi, vanadaki basınç kaybının ilgili devrenin basınç koşullarıyla ilişkisini gösterir. Yetersiz otorite, vananın teorik karakteristiğinin devrede farklı davranmasına neden olabilir. Bu yüzden gereğinden büyük bir vana seçmek daha iyi kontrol sağlayacağı anlamına gelmez. Hedef değer ve hesap sınırları, devre yapısına ve üretici önerilerine göre proje tasarımcısı tarafından belirlenmelidir.

İki yollu, üç yollu ve PICV nasıl ayrılır?

• İki yollu vana: Kontrol edilen hat üzerindeki akışı kısar veya keser. Devredeki değişken debi ve basınç koşulları değerlendirilmelidir.
• Üç yollu vana: Uygun gövde ve bağlantı düzeniyle karıştırma veya yönlendirme uygulamalarında kullanılabilir. Akış yönleri ürün şemasına göre belirlenir.
• Basınçtan bağımsız kontrol vanası (PICV): Ürünün tanımlanan çalışma basıncı aralığında debi sınırlandırma ve kontrol işlevlerini birleştirebilir. Minimum gerekli basınç farkı yine kontrol edilmelidir.

Aktüatör ve vana uyumu nasıl doğrulanır?

Önce üreticinin onayladığı vana–aktüatör eşleşmesine bakılır. Motorun kuvvet veya torku, strok ya da dönüş açısı, mekanik bağlantısı ve izin verilen kapanma basıncı uygun olmalıdır. Ardından 24 V veya 230 V gibi besleme gereksinimi ile aç-kapa, üç noktalı ya da oransal kontrol sinyali doğrulanır. Haberleşmeli modellerde kontrol sistemi desteği ayrıca incelenir.

Enerji kesildiğinde vananın hangi konumda kalacağı da proje ihtiyacıdır. Yay geri dönüşü veya diğer emniyet işlevleri model bazında seçilir. Bir vanaya fiziksel olarak takılabilen her motorun doğru çalışma sağlayacağı varsayılmamalıdır.

Teklif istemeden önce hangi bilgiler hazırlanmalı?

Akışkan ve karışım oranı, tasarım sıcaklıkları, tasarım debisi, mevcut basınç farkı, bağlantı tipi, hat çapı, kontrol sinyali ve besleme bilgilerini bir araya getirin. Mevcut sistemde değişim yapılıyorsa vana ve aktüatör etiketlerinin fotoğrafları da uyum incelemesini hızlandırır. Yalnızca eski motorun görüntüsüne göre alternatif seçmek eksik bilgiyle sonuçlanabilir.

Sık sorulan sorular

Vana çapı boru çapıyla aynı olmak zorunda mı?

Hidrolik hesap farklı bir vana çapı gerektirebilir. Bağlantı geçişleri ve sistem koşulları proje kapsamında değerlendirilmelidir.

Daha yüksek Kvs her zaman daha iyi midir?

Hayır. Gerekenden büyük kapasite, kontrol davranışını olumsuz etkileyebilir. Tasarım debisi ve basınç koşulları birlikte ele alınmalıdır.
