Modbus Fan Coil Termostatı Devreye Alma Rehberi
Modbus fan coil termostatı devreye alma, elektrik bağlantıları, cihaz ayarları ve otomasyon yazılımındaki veri eşleştirmesinin birlikte doğrulanmasını gerektirir. Termostatın ekranının çalışması, haberleşmenin veya vana kontrolünün doğru kurulduğunu tek başına göstermez. İşe cihazın tam modeline ait bağlantı şeması ve Modbus register listesiyle başlanmalıdır.
Termostat ile fan coil tipi uyumlu mu?
İki borulu veya dört borulu sistem seçimi, ısıtma-soğutma geçişi, vana çıkışı ve fan kontrol tipi kontrol edilir. Üç kademeli fan ile oransal veya EC fan aynı bağlantı yapısını kullanmayabilir. Termostatın beslemesi, çıkışlarının elektriksel sınırları ve sensör girişleri ekipmanla uyumlu olmalıdır. Elektrik bağlantıları yetkin personel tarafından üretici şemasına göre yapılmalıdır.
Modbus RTU için hangi ayarlar eşleşmeli?
- Cihaz adresi: Aynı hat üzerinde her cihazın adresi benzersiz olmalıdır.
- Baud hızı: Kontrolör ve termostat aynı haberleşme hızında çalışmalıdır.
- Parity ve stop bit: Seri port parametreleri cihaz kılavuzlarına uygun eşleştirilmelidir.
- Protokol: Modbus RTU ile Modbus TCP aynı bağlantı türü değildir; model desteği doğrulanmalıdır.
Fabrika ayarlarını varsaymak yerine gerçek değerleri kaydedin. Değişikliklerin uygulanması için yeniden başlatma gerekip gerekmediğini ürün kılavuzundan kontrol edin. Önce tek cihazla iletişim kurmak, çok cihazlı hatta sorun aramayı kolaylaştırır.
RS-485 kablolamasında nelere dikkat edilmeli?
Hat topolojisi, kablo tipi, ekranlama, ortak referans bağlantısı ve sonlandırma gereksinimleri üretici talimatlarına göre planlanır. RS-485 hatlarında genellikle ardışık hat yapısı tercih edilir; gereksiz uzun dallar ve yıldız bağlantılar haberleşmeyi zorlaştırabilir. Sonlandırma ve hat kutuplama her cihaza rastgele eklenmez; hattın bütününe göre değerlendirilir.
A ve B isimlendirmesi üreticiler arasında farklı kullanılabildiğinden yalnızca harflere güvenilmemelidir. Her iki cihazın terminal açıklamaları incelenmelidir. Güç kablolarıyla iletişim kablolarının güzergâhı ve ekranın bağlanma yöntemi de elektromanyetik ortam dikkate alınarak belirlenir.
Register eşleştirmesi nasıl doğrulanır?
Sıcaklık, set değeri, çalışma modu ve fan komutu için üreticinin register tablosu esas alınır. Adresin sıfırdan mı birden mi sayıldığı, veri tipi, ölçekleme katsayısı, okuma-yazma izni ve desteklenen fonksiyon kodu kontrol edilir. Örneğin 235 değeri bazı cihazlarda 23,5 °C anlamına gelebilir; bu yorum ancak register dokümanındaki ölçeklemeyle doğrulanabilir.
İlk aşamada yalnızca okuma yaparak ekran sıcaklığıyla otomasyon değerini karşılaştırın. Ardından izin verilen bir set değeri değişikliğiyle yazma işlevini kontrollü biçimde deneyin. Yerel kullanıcı komutu ile merkezi komutun önceliği de test planına dahil edilmelidir.
Haberleşme yoksa hangi sırayla kontrol edilir?
- Besleme ve cihazın normal çalışması doğrulanır.
- Adres çakışmaları ve seri port ayarları incelenir.
- Kablo sürekliliği ve terminal eşleştirmesi kontrol edilir.
- Hat topolojisi, sonlandırma ve ekranlama değerlendirilir.
- Register adresi, fonksiyon kodu, zaman aşımı ve sorgulama aralığı gözden geçirilir.
İletişim kesilince termostatın hangi davranışı göstereceği ayrıca denenmelidir. Yerel kontrolün devam etmesi, son komutun tutulması veya başka bir çalışma biçimi modelin özelliklerine bağlıdır; tüm cihazlar için aynı davranış varsayılmamalıdır.
Sık sorulan sorular
Haberleşme var, sıcaklık neden yanlış görünüyor?
Register adresi, işaretli-işaretsiz veri yorumu ve ölçekleme kontrol edilmelidir. Farklı modelin register listesinin kullanılması da hataya neden olabilir.
Her Modbus termostat mevcut sisteme takılabilir mi?
Protokol desteği tek başına yeterli değildir. Elektriksel çıkışlar, fan coil tipi, veri haritası ve kontrol yazılımının ihtiyaçları birlikte doğrulanmalıdır.
Uyum kontrolü için cihaz bilgilerinizi paylaşın
Mevcut termostat kodunu, fan coil tipini ve otomasyon kontrolörünü Mekonsis ekibiyle paylaşabilirsiniz. Ön bilgi için Modbus fan coil termostatları yazısını inceleyin.

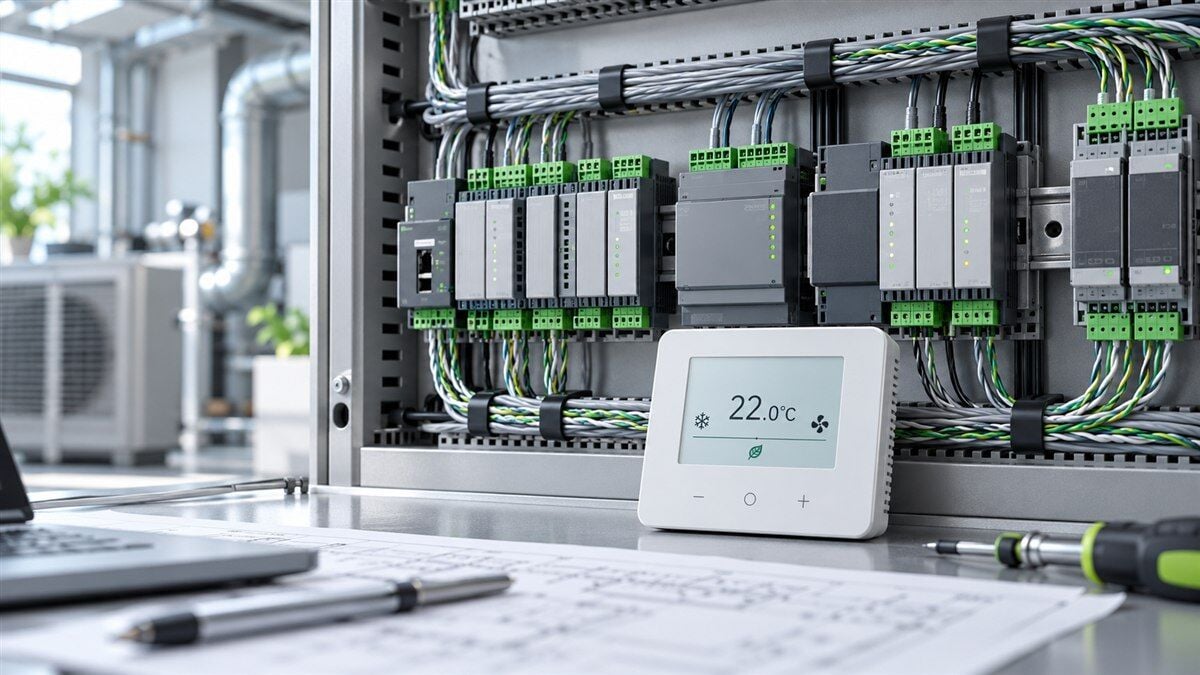

Teknik kaynak: Modbus Organization — seri hat uygulama rehberi. Görsel temsili olup bağlantı şeması yerine kullanılmamalıdır.
