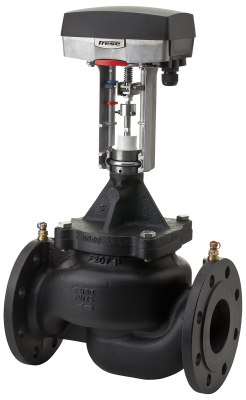

53-12... Frese Optima Compact PICV Basınçtan Bağımsız Kombine Balans Vanası (Flanşlı)
| Vana muhafazası DN50-DN65: GJL-250 PN16 GJS-400 PN25 / DN100 ve 150: GJS-400 PN16 - PN25, DN100 ve 150: GJS-400 PN16 - PN25 / DN200 - DN300 GJS-400 PN16 / PN25 |
| DP denetleyici: Paslanmaz çelik |
| Yay: Paslanmaz çelik |
| Diyafram: Güçlendirilmiş EPDM |
| O-rings: EPDM |
| Basınç sınıfı: PN16 / 25 |
| Stroke: 20 mm / 40 mm / 43 mm |
| Flanş bağlantıları: ISO 7005-2 / EN 1092-2 |
| Maks. Alan sayısı diferansiyel basınç: 800 kPa |
| Orta sıcaklık aralığı: 0 ° C ila 120 ° C |
| Mil ısıtıcı takılı: -10 ° C ila 120 ° C |
| 53-1200-02 DN50 Max. Flow: 2480 - 15000 l/h | 53-1206-03 DN200LF, Flanşlı, PN16, 95000-210000 L/h |
| 53-1210-02 DN50 Max. Flow: 3920 - 24000 l/h | 53-1216-03 DN200F, Flanşlı, PN16, 130000-280000 L/h |
| 53-1201-02 DN65 Max. Flow: 4380 - 25000 l/h | 53-1207-10 DN250LF, Flanşlı, PN16, 190000-475000 L/h |
| 53-1211-02 DN65 Max. Flow: 5950 - 35000 l/h | 53-1217-10 DN250F, Flanşlı, PN16, 245000-600000 L/h |
| 53-1202-02 DN80 Max. Flow: 5340 - 34000 l/h | 53-1218-10 DN300LF, Flanşlı, PN16, 190000-475000 L/h |
| 53-1212-02 DN80 Max. Flow: 7020 - 43000 l/h | 53-1218-10 DN300F, Flanşlı, PN16, 245000-600000 L/h |
| 53-1203-02 DN100 Max. Flow: 12100-68000 l/h | |
| 53-1213-02 DN100 Max. Flow: 14800-90000 l/h | |
| 53-1204-02 DN125 Max. Flow: 18500-110000 l/h | |
| 53-1214-02 DN125 Max. Flow: 23000-135000 l/h | |
| 53-1205-03 DN150 Max. Flow: 25600-148000 l/h | |
| 53-1215-03 DN150 Max. Flow: 32000-195000 l/h |
53-12... hidrolik görev ve seçim rehberi
53-12... Frese Optima Compact PICV Basınçtan Bağımsız Kombine Balans Vanası (Flanşlı) seçiminde hidrolik görev ile tasarım debisi birlikte değerlendirilir. Mevcut cihazın ve birlikte çalışacağı parçaların tam model kodlarını hazırlayın. Montaj ve kumanda bağlantılarını ürünün teknik bilgileriyle karşılaştırın.
Flanşlı bağlantı için montaj boyu ve karşı bağlantı bilgilerini talebe ekleyin. Aynı nominal ölçüdeki parçaların bütün bağlantı ayrıntılarının aynı olduğunu varsaymayın.
53-12... için “Flanşlı” bilgisi seçimde nasıl değerlendirilir?
Karşı flanşın ölçülerini ve mevcut montaj boyunu talebe ekleyin. Bağlantı parçalarının kapsamı ile akışkan koşulları aynı modelin teknik bilgileri üzerinden karşılaştırılmalıdır.
Balans vanaları aynı işlevi mi üstlenir?
Statik, dinamik, kombine ve diğer çözümlerin görevleri model üzerinden değerlendirilir. Ürün adında veya açıklamasında bulunmayan kontrol ve ölçüm işlevlerini varsaymayın.
