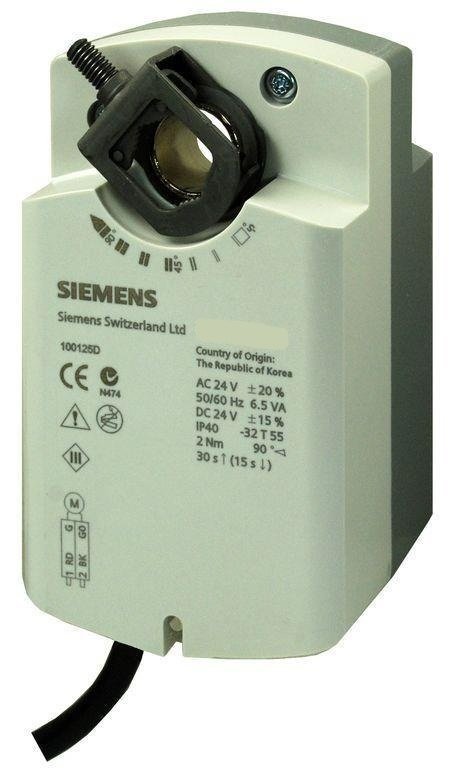

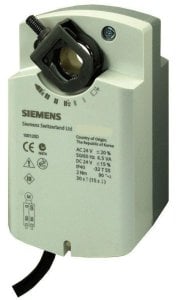

SIEMENS GQD161.1A Damper Motoru 24V 2Nm, YDG'lü Oransal Kontrol
|
TEKNIK ÖZELLIKLER
|
|
|
Besleme Gerilimi
|
AC 24 V, 50/60 Hz
|
|
DC 24....48 V
|
|
|
Güç Tüketimi:
|
|
|
Çalışırken
|
AC: 4.5 VA / 3 W
|
|
Beklemede
|
DC: 3.5 VA / 2 W
|
| Tork (nominal Tork) |
2 Nm
|
| Maksimum Tork | 6 Nm |
| Damper Büyüklüğü | 0.3 m² |
|
Dönme Açısı
|
90°, her iki yönde de ayarlanabilir
|
|
mekanik sınırlama imkanı
|
|
| Çalışma Süresi | 30 saniye |
| Yay Geri Dönüş Süresi | 15 saniye |
| Ortam Sıcaklığı | –32 ... +55 °C |
| Depolama Sıcaklığı | –32 ... +70 °C |
| Ortam Nemi | 95% R.H. (yoğuşmasız) |
| Koruma Sınıfı |
IP40
|
|
EMC
|
2004/108/EEC 'ye uygun CE
|
|
Konumlandırma Sinyali
|
Giriş Voltajı (Y): DC 0....35 V
|
|
Çaşıma Aralığı (Y): DC 0....10 V
|
|
GQD161.1A damper motoru seçim notları
SIEMENS GQD161.1A Damper Motoru 24V 2Nm, YDG'lü Oransal Kontrol seçiminde damper görevi ile mekanik tork ihtiyacı birlikte değerlendirilir. Mevcut cihazın ve birlikte çalışacağı parçaların tam model kodlarını hazırlayın. Montaj ve kumanda bağlantılarını ürünün teknik bilgileriyle karşılaştırın.
Kayıtta belirtilen oransal kontrolü mevcut kontrol cihazının çıkış bilgisiyle karşılaştırın. Oransal ifadesinden tek başına belirli bir gerilim veya haberleşme protokolü sonucu çıkarmayın.
GQD161.1A için “Oransal” bilgisi seçimde nasıl değerlendirilir?
Mevcut kontrol cihazının tam kodunu ve kullandığı çıkış bilgisini paylaşın. Sinyal aralığı, besleme ve bağlantı uçları ayrı ayrı kontrol edilmelidir; yalnız kontrol biçiminin adı yeterli değildir.
Yardımcı kontak veya geri bildirim her motorun parçası mı?
Bu işlevler modele ve sipariş kapsamına bağlıdır. Tam kodun açıklamasında bulunmayan bir işlevi aynı serinin başka ürününden aktarmayın.
