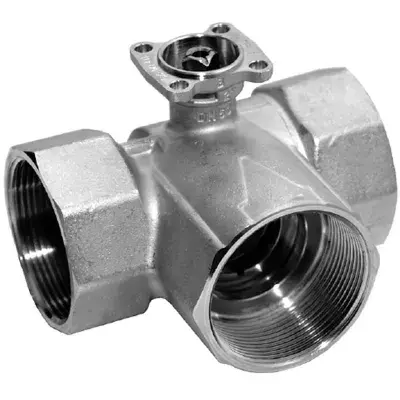

R3050-58-S4 - Belimo Dişli Küresel Vana Gövdesi

R3050-58-S4 - Belimo Dişli Küresel Vana Gövdesi

Küresel kontrol vanası, DN50 (2') çapında 3 yollu içten dişli bağlantı, 1bar basınç kaybı altında geçen debi miktarı (kvs) 58m3/h, PN40 (maks. basınç dayanımı), kullanılabilir sıvı akışkan sıcaklığı -10...120°C aralığında

Teknik Özellikler

• Patern: 3 yollu

• Kvs: 58 m³/h

• Akışkan: Su, hacmen maks. %50’ye kadar glikol içeren su

• Akışkan sıcaklığı: -10...120 °C [14...248 °F]

• Akışkan sıcaklığı notu:

  • -10...2 °C arası akışkan sıcaklığında mil ısıtma aparatı veya vana boynu uzatma parçası kullanılması önerilir.

  • Motor tipine bağlı olarak izin verilen akışkan sıcaklığında sınırlamalar olabilir. Bu sınırlamalar motorların ilgili veri kataloglarında belirtilmiştir.

• Kapanma basıncı: 1400 kPa

• Fark basınç notu: Düşük gürültülü çalışma için 200 kPa

• Akış karakteristiği:

  • A – AB: Eşit yüzdesel

  • B – AB: Lineer

• Sızdırmazlık seviyesi:

  • A – AB: Tam sızdırmaz, seviye A

  • B – AB: Sızdırmazlık sınıfı I (Kvs değerinin maks. %1...2’si)

• Boru bağlantısı: İçten dişli
