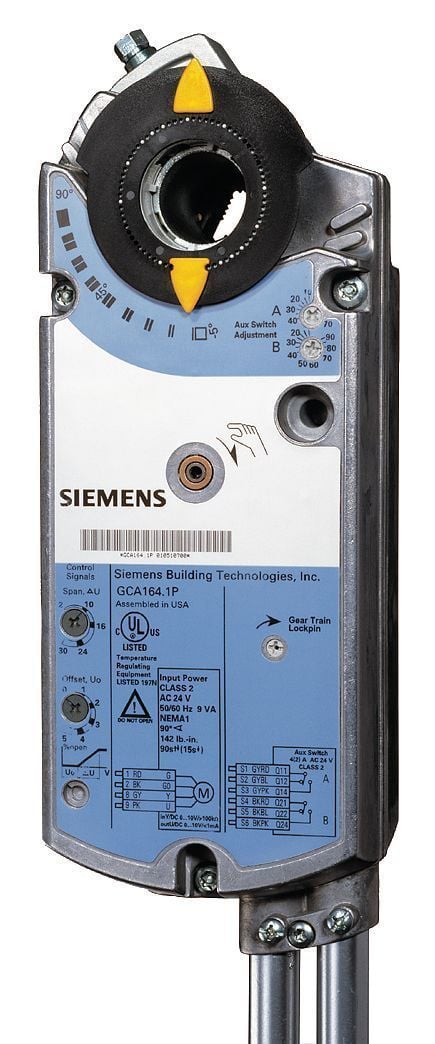

SIEMENS GCA166.1E Damper Motoru 24V Yay Geri Dönüşlü, 18Nm Tork, Oransal Kontrol Çift Yardımcı Kontaklı
|
TEKNIK ÖZELLIKLER
|
|
| Besleme Gerilimi |
AC 24 V, 50/60 Hz
|
|
DC 24....48 V
|
|
|
Güç Tüketimi:
|
|
|
Çalışırken
|
AC: 7 VA / 5 W // DC: 4 W
|
|
Beklemede
|
AC: 5 VA / 3 W // DC: 3 W
|
| Tork (nominal Tork) |
18 Nm
|
| Maksimum Tork | 50 Nm |
| Damper Büyüklüğü | 3 m² |
| Elle Kumanda | Evet |
|
Dönme Açısı
|
90°, her iki yönde de ayarlanabilir
|
|
Mekanik sınırlama imkanı
|
|
| Çalışma Süresi | 90 saniye |
| Yay Geri Dönüş Süresi | 15 saniye |
| Konum Göstergesi | Mekanik, sökülebilir |
| Ortam Sıcaklığı | –32 ... +55 °C |
| Depolama Sıcaklığı | –32 ... +70 °C |
| Ortam Nemi | 95% R.H. (yoğuşmasız) |
| Koruma Sınıfı |
IP54
|
|
EMC
|
89/336/EEC 'ye uygun CE
|
|
Giriş Voltajı (Y)
|
DC 0....35 V
|
|
Ayarlanamayan Karekteristik Fonksiyon
|
DC 0....10 V
|
|
Çıkış Voltajı (U)
|
DC 0....10 V
|
|
DC 1 mA (maksimum çıkış akımı)
|
|
|
Konumlandırma Sinyali
|
|
|
Giriş Voltajı (Y)
|
DC 0....10 V
|
|
Maksimum Giriş Voltajı
|
DC 35 V
|
| Yardımcı Kontak | 2 adet |
GCA166.1E damper motoru seçim notları
SIEMENS GCA166.1E Damper Motoru 24V Yay Geri Dönüşlü, 18Nm Tork, Oransal Kontrol Çift Yardımcı Kontaklı seçiminde damper görevi ile mekanik tork ihtiyacı birlikte değerlendirilir. Mevcut cihazın ve birlikte çalışacağı parçaların tam model kodlarını hazırlayın. Montaj ve kumanda bağlantılarını ürünün teknik bilgileriyle karşılaştırın.
Enerji kesildiğinde istenen konumu uygulama gereksinimi olarak belirtin. Ürün adındaki dönüş işlevini, mevcut mekanizma ve tam modelin bağlantı belgesiyle birlikte karşılaştırın.
GCA166.1E için “Yay Geri Dönüşlü” bilgisi seçimde nasıl değerlendirilir?
Talepte, enerji kesilince mekanizmanın hangi konuma gelmesinin istendiğini belirtin. Gövde veya damper bağlantısını, hareket yönünü ve kumanda bilgilerini birlikte karşılaştırın.
Yardımcı kontak veya geri bildirim her motorun parçası mı?
Bu işlevler modele ve sipariş kapsamına bağlıdır. Tam kodun açıklamasında bulunmayan bir işlevi aynı serinin başka ürününden aktarmayın.
