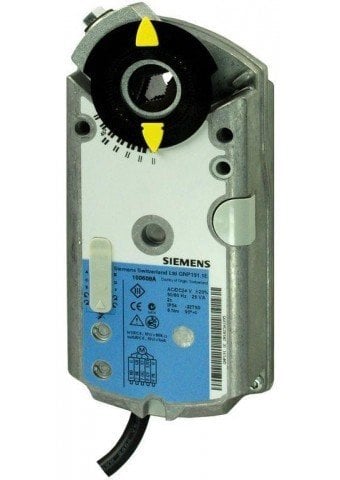

SIEMENS GNP191.1E 24V Yay Geri Dönüşlü, 6Nm Tork, Rotary Tip Damper Motoru
|
TEKNİK ÖZELLİKLER
|
|
| Besleme Gerilimi |
AC 24 V, 50/60 Hz
|
|
DC 24 V
|
|
|
Güç Tüketimi:
|
|
|
Çalışırken
|
20 VA / 13 W
|
|
Beklemede
|
5 W
|
| Tork (Nominal Tork) |
6 Nm
|
| Maksimum Tork | 18 Nm |
| Damper Büyüklüğü | 0.1 m² |
|
Dönme Açısı
|
90°, her iki yönde de ayarlanabilir
|
|
Mekanik sınırlama imkanı
|
|
| Çalışma Süresi | 2 saniye |
| Ortam Sıcaklığı | –32 ... +50 °C |
| Depolama Sıcaklığı | –32 ... +70 °C |
| Ortam Nemi | 95% R.H. (yoğuşmasız) |
| Koruma Sınıfı |
IP54
|
|
Çıkış Voltajı (U)
|
DC 0(2)....10 V
|
|
DC ±1 mA (maksimum çıkış akımı)
|
|
|
Konumlandırma Sinyali
|
|
|
Giriş Voltajı (Y/Y1)
|
DC 0(2)....10 V / 0(4)....20 mA
|
|
AC/DC 0 V , AC/DC 24 V "açık"
|
|
|
Maksimum Giriş Voltajı
|
DC 35 V
|
|
Konumlandırma Sinyali
|
|
|
Giriş Voltajı (Y2)
|
AC/DC 0 V , AC/DC 24 V "kapalı"
|
|
Maksimum Giriş Voltajı
|
AC/DC 24 V ±20 %
|
GNP191.1E damper motoru seçim notları
SIEMENS GNP191.1E 24V Yay Geri Dönüşlü, 6Nm Tork, Rotary Tip Damper Motoru seçiminde damper görevi ile mekanik tork ihtiyacı birlikte değerlendirilir. Mevcut cihazın ve birlikte çalışacağı parçaların tam model kodlarını hazırlayın. Montaj ve kumanda bağlantılarını ürünün teknik bilgileriyle karşılaştırın.
Enerji kesildiğinde istenen konumu uygulama gereksinimi olarak belirtin. Ürün adındaki dönüş işlevini, mevcut mekanizma ve tam modelin bağlantı belgesiyle birlikte karşılaştırın.
GNP191.1E için “Yay Geri Dönüşlü” bilgisi seçimde nasıl değerlendirilir?
Talepte, enerji kesilince mekanizmanın hangi konuma gelmesinin istendiğini belirtin. Gövde veya damper bağlantısını, hareket yönünü ve kumanda bilgilerini birlikte karşılaştırın.
Yardımcı kontak veya geri bildirim her motorun parçası mı?
Bu işlevler modele ve sipariş kapsamına bağlıdır. Tam kodun açıklamasında bulunmayan bir işlevi aynı serinin başka ürününden aktarmayın.
